OAや精密機器、家電から機械設備関連まで幅広い分野で要求される制振材。
ダイナオックスがご提案する「VBRAN」は音・振動・衝撃を熱エネルギーに変換し吸収
いたします。
従来のアスファルト・ゴム系や未加硫ブチルゴムと比べ、比重が軽く、軽量化に最適で
また多彩な素材と優れた加工性で様々な用途への対応が可能であり、従来にない広幅 （１Ｍ）・長尺（１０Ｍ）での供給が可能なためコストダウンに貢献いたします。
※VBRAN（Vibration Blocking Rubber Anti Noisomeness）
【特長】
-
熱変換を効率よく起こすメカニズム（配合）
-
多彩な素材（ゴム・樹脂・フォーム）
-
極薄（５０～２００μｍ）シート可能
-
環境に配慮した製品
【ラインナップ】
|
シリーズ名 |
材 質 |
機 能 |
|
Ｇシリーズ |
ゴムシート |
制 振 ・ 衝撃吸収 |
|
Ｆシリーズ |
フォーム材 |
吸 音 |
|
Ｔシリーズ |
極薄シート |
吸 音 ・ 衝撃吸収 |
|
Ｘシリーズ |
X系樹脂 |
制 振 |
|
Ｐシリーズ |
ペレット材 |
防 振 |
|
Ｌシリーズ |
複合材 |
制 振 ・ 吸 音 |
高い衝撃吸収性・低反発性・高耐荷重、さらに加工性・耐油性を要求される場合は Gシリーズ（ゴムシート）。
音吸収・耐薬品性・低環境負荷が必要な場合はFシリーズ（フォーム材）。
他にもＸ系樹脂、ペレット材、複合材など、豊富な素材ラインナップでご希望にお応えします。
【 防 音 材 】
音源・伝播対策の両面で威力を発揮します。
また、製品の素材によって防振・制振・吸音・遮音のそれぞれに対応します。
●製品シリーズ別防音効果
●防音材ラインナップ（２０１０年３月現在）
|
主な機能 |
製 品 名 |
|
衝撃吸収 ・ 防 振 |
|
|
制 振 ・ 防 振 |
|
|
吸 音 |
|
|
吸 音 ・ 衝撃吸収 |
|
|
制 振 ・ 吸 音 ・ 遮 音 |
=Ｇシリーズ G-N57・G-A30=
■サイズ：Ｍ幅×１０Ｍ長さ 厚み：0.5 ～ 5t
＜ 制振性能：★ 防振性能：★★★ 吸音性能： 衝撃吸収：★★★★ ＞
■特長
●高衝撃吸収：常温域で衝撃吸収性に優れています。
●低 反 発：反発弾性率 2.5％（エネルギー吸収率 97.5％）
●高 耐 荷 重：低硬度ゴム・ゲル等では困難な高荷重にも耐えられます。
●その他の特長
・長尺での製造が可能なため、コストダウンと製品の大型化への対応が可能です。
・ゴム物性を低下させることなく、低反発性を付与することができます。
・耐油性・耐候性に優れています。
・ゴム素材ですので、切削加工が容易にできます
|
品 番 |
G-N57 （耐荷重Type） |
G-A30（広温域Type） |
|
材 質 |
NBR（ニトリルゴム） |
ACM（アクリルゴム） |
|
色 |
黒色 |
黒色 |
|
厚み |
0.5～5ｍｍ |
1～3ｍｍ |
|
幅 |
1,000ｍｍ（１M） |
1,000ｍｍ（１M） |
|
長 さ |
３M |
３M |
|
１．常温で衝撃吸収性に優れて ２．反発係数2.5（エネルギー吸 ３．低硬度ゴム・ゲル等では困 |
１．広範囲の温域で衝撃吸収性に ２．反発係数2.5（エネルギー吸収 ３．耐熱性に優れております。 |
■用途
●OA機器 ：プリンターの足ゴム
●PC、電子機器 ：PC・HDDの底部、携帯電子機器の液晶廻り
●輸送機器 ：自動車内外装、重機、船舶
●機械設備関連 ：コンプレッサー廻り、自動販売機
●住宅関連 ：床材、壁材
●スポーツ用品 ：グリップ、プロテクター関連
=Ｇシリーズ G-G150・G-N89F・G-V90F=
■サイズ：お問い合せください 厚み：お問い合せください
＜ 制振性能：★★★★ 防振性能：★ 吸音性能： 衝撃吸収： ＞
■特長
●振 動 吸 収 ：当社従来品と比較して、3～5倍の制振性能を発揮します。
●高 減 衰 ：極薄で制振性を発揮するため、限られたスペースでの使用が可能。
●高フレキシブル性：ベタツキがないため、曲げなどの加工が容易です。
●その他の特長 ・
・加工性に優れています（カッター等で容易に加工できます）。
・耐油性に優れています。
・G-N89F・G-V90Fは難燃性に優れています。UL規格：UL94V-0相当品
・G-V90Fは、鋼板制振特性に優れたG-N89Fの廉価、長尺対応仕様です。
・G-G150を使用することで、振動を素早く減衰・吸収することができます。
|
品番 |
G-G150 （高特性type） |
G-N89F （難燃type） |
G-V90F （長尺・難燃type） |
|
材質 |
NBR（ニトリルゴム） |
NBR（ニトリルゴム） |
塩ビ系エラストマー |
|
色 |
黒色 |
黒色 |
グレー |
|
厚み |
0.5～2mm |
0.5～2mm |
1mm |
|
幅 |
300mm |
1,000mm（1M） |
1,000mm（1M） |
|
長さ |
300mm |
3M |
10M |
■用途
●情報機器 ：デジタルカメラ・ビデオカメラ内のノイズカット部品、携帯オーディオ機器
●家 電 ：冷蔵庫、掃除機、洗濯機などの家庭用電化製品

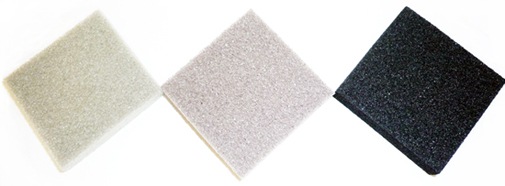

=Ｆシリーズ F-E56・F-E56F・F-A40=
■サイズ：Ｍ幅×２Ｍ長さ 厚み：5t/10t/20t/30t
＜ 制振性能：★ 防振性能： 吸音性能：★★★★ 衝撃吸収：★ ＞
■特長
●音 吸 収 ：ウレタンフォームに比べて、約3倍の吸音性能を発揮します。
また、1,000～4,000Hzと人間の可聴域で優れた吸音効果があります。
●高 機 能 ：EVAは耐候性・耐薬品性に優れています。
●低環境負荷 ：ウレタンフォームに比べてシアンガスの発生量が1000分の1ですので、
比較的再生が容易で、環境への負荷を抑えることができます。
●その他の特長 ：EVAは水に対して化学的に安定しているため、加水分解しません
「F-E56F」は難燃特性を持っており、ＵＬ規格ＵＬ－ＨＦ１の認証を取
得しております。
|
品 番 |
F-E56 （汎用Type） |
F-E56F （難燃Type） |
F-A40 （耐熱Type） |
|
材 質 |
EVA |
EVA |
ACM |
|
色 |
グレー |
アッシュブラウン |
ブラック |
|
厚 み |
2～100mm |
2～100mm |
2～70mm |
|
幅 |
1,000mm（1M） |
1,000mm（1M） |
1,000mm（1M） |
|
長 さ |
2M |
2M |
2M |
|
難 燃 |
- |
UL規格：HF-1 |
- |
●その他 ： 建設住宅設備、自動車・新幹線の内外装、AV機器
=Ｔシリーズ T-N57=
■サイズ：Ｍ幅×10～100長さ 厚み：50～150μ
＜ 制振性能：★ 防振性能：★ 吸音性能：★ 衝撃吸収：★★★ ＞
■特長
●極 薄 ：厚み50～150μmの極薄シートです。
●吸 音 ：低周波の音に吸音効果があります。
●衝撃吸収 ：極薄でも効果があります。
●その他の特長 ：不織布などとの複合品をご提案できます。
|
材 質 |
NBR（ニトリルゴム） |
|
色 |
ナチュラル |
|
製造可能寸法 |
厚み50～150μm |
■用途
●情報機器 ：HDD衝撃用部材、携帯電子機器の部品廻り、
OA機器内のノイズカット部品、駆動ファン等
=Ｌシリーズ ＫＥダンパー=
■サイズ：Ｍ幅×2M長さ 厚み：各種組み合わせ
＜ 制振性能：★★★★ 防振性能：★ 吸音性能：★★★★ 衝撃吸収：★ ＞
■特長
●KEダンパーは振動減衰を利用して薄板用制振シートとして、振動体が発生している
振動 及び音を減少させる 制振、防音材料としての応用展開が可能となります。
●振動している金属板に直接貼り付ける事により振動及び、騒音の発生を少なくする事が
出来ます。
●制振シート単体及び制振シート＋吸音フォーム複合体の選定が可能です。
●KEダンパーはフレキシブル性に富み、曲げ加工も容易です。
■用途
●電算機・事務機器・音響機器・空調機器・建機・農機・運搬機器・計測機器・
医療用機械・等
※VBRANは、クレハエラストマー株式会社の登録商標です。
