高精度中国製ステンレスパイプ

複写機やプリンターなどの部品に使用されるステンレス鋼管は、高精度が求められるため、

従来は主に日本製が使用されて来ました。

弊社の中国製ステンレス鋼管は、日本製と同等もしくはそれ以上の品質を確保しつつ、

コストダウンを実現しております。

対応可能な材質はSUS304、SUS316、SUS321、SUS430、SUS201、SUS202です。

外径・内径・肉厚のサイズも幅広い対応が可能です。



■精密パイプ

   ●応用分野： 医療機器、電子機器、精密機械、OA機器、精密金型、精密液圧機器など。
御客様の要求によって開発、設計可能。

   ●加工能力： ＜外径＞ Φ3～Φ40mm ＜肉厚＞ 0.1～2.5mm（シームレス管は3.5mmまで可能） ＜径の公差＞ Φ3～Φ12mmは±0.01mm、それ以上は±0.1 mm

   ●材 質： SUS304、SUS316、SUS321、SUS430、SUS201、SUS202



Page Top↑

■極細パイプ

   ●応用分野： 計測機器、医療機器、精密金型、機械加工など。

   ●加工能力： ＜外径＞ Φ0.2～6mm ＜肉厚＞ 0.05～2.0mm ＜径の公差＞ ±0.05～0.01mm

   ●材 質： SUS304、SUS316、SUS321、SUS430、SUS201、SUS202





■異形パイプ

   ●応用分野： 計測機器、バイオ化学、電子機器、医療機器、工業機械金型などの業界の
特殊パイプ。 御客様の要求によって開発、設計可能。

   ●加工能力： ＜異形加工前外径＞ Φ1.5～10mm ＜肉厚＞ 0.12～1.5mm ＜公差＞ ±0.05mm～

   ●材 質： SUS304、SUS316、SUS321、SUS430、SUS201、SUS202







■その他の材質

   銅・アルミニウム（Φ3以下）、チタン（Φ8以下）、ニッケル合金（Φ20以下）、など対応可能です。
詳しくはお問い合わせ願います。





Page Top↑



・高精度中国製ステンレスパイプの販売
・カスタマーレビュー
・ステンレスパイプ・鋼管Ｑ＆Ａ
・品質ポリシーについてＦＡＱ

“ACF加熱圧着用シリコーンゴムシート”

ＬＣＤ、ＰＤＰ等のＦＰＤ回路接合工程に最適な耐久性に優れた 「ACF加熱圧着用 シリコーンゴムシート」 をご提案いたします。

当社の提案する”ACF圧着用シリコーンシート『SE60NHS』”は、 厚み精度、熱伝導性に優れ ACF圧着時の温度安定性が高く、 さらに、高耐久性を実現したゴム物性によって繰り返し使用を可能にしました。

また、ゴム表面にパウダーを使わず、環境負荷物質を使用していない為 グリーン調達基準に適合しております。

最先端のモジュール実装工程に使用可能で、生産効率改善に寄与する ”ACF圧着用シリコーンシート『SE60NHS』”を是非ご採用の程よろしくお願いいたします。



• 熱伝導性に優れておりACF圧着時の温度安定性が抜群です。

• 優れたｺﾞﾑ物性により高耐久性を実現し繰り返しの使用が可能。

• 表面潤滑性が良く、回路基板への固着や汚染がありません。（ゴム表面にパウダーは使用しておりません。）



	SE60NHS -0.45t	SE60NHS -0.35t	SE60NHS -0.30t	SE60NHS -0.25t	SE60NHS -0.20t
厚み	0.45mm	0.35mm	0.30mm	0.25mm	0.20mm
幅	980mm			1,000mm
長さ	10M



	単位	SE60NHS -0.45t	SE60NHS -0.35t	SE60NHS -0.30t	SE60NHS -0.25t	SE60NHS -0.20t
引張強度	MPa	6.9	7.3	7.4	8.1	7.9
破断伸び	%	120	100	120	60	60
IRHD硬度	-	71	70	70	74	73
引裂強さ	N/mm	8.8	8.9	8.4	7.0	7.3
表面抵抗率	Ω/□	4X1011	4X1011	4X1011	4X1011	4X1011

* 表内数値は測定値であり規格値ではありません。





問い合わせフォーム / Page Top↑





ＬＥＤ電球向けヒートシンク

ダイナオックスは、中国北部のサプライヤーとの協力により“ＬＥＤ電球用アルミダイキャストヒートシンク”を提供いたします。製品の構想段階から御客様と共に進めさせて頂く事で、費用対効果に優れた製品の成立に向けた製品設計支援を提供させていただきます。

また製品は、様々な表面処理に対応し美しい仕上がりを御提供致します。





【特長】

• サイズ：φ２０ｍｍ～φ１５０ｍｍまで対応

• 自社内での金型設計と成型、および高い生産能力は、製品設計支援と生産の短納期対応を実現致します。

• 特に優れた放熱特性を持つアルミ素材の提供をいたします。

• 我々の保有するサンドブラスト工程は、強度アップにあたり重量増加や表面積の拡大を必要としません。

• 我々の保有するＣＮＣ加工機の能力は、平滑性と鋳造工程では満たす事のできない厳しい寸法精度の要求に対応いたします。

• メッキ加工、塗装加工、粉体コーティング、酸化皮膜処理、E-COATING防食塗装はオプションとなります。

 問い合わせフォーム





また、我々のサプライヤーはヒートシンク以外に、移動通信デバイス、ラップトップコンピュータ、車載機器、ギヤ、空気弁、および事務機器用の亜鉛およびアルミダイキャスト製品を供給可能です。

■■原材料

• 亜鉛合金 ： Ｎｏ２，３，５
• アルミ合金 ： ＡＤ１２

■■鋳造設備

• 亜鉛合金 ： ５トン～８８トン対応
• アルミニウム合金 ： １００トン～２８０トン対応

■■その他設備

• フライス盤

■■品質保証体制

• CMM 次元監査
• 画像検査装置
• 工程検査実施。ノギス、ゲージ、重量測定
• 圧力測定、接着強度、塩水噴霧試験
• 強度、平滑性測定装置

■■組み立てサービス



問い合わせフォーム / Page Top↑

ディスプレイ保護シート

液晶（LCD）、PDP、EL等の薄型テレビ、パソコン、デジタルカメラ、携帯電話、
ゲーム機、カーナビ及び 各種タッチパネルに最適なディスプレイ保護シートです。

【特長】

・AG（アンチグレア）、防眩、映り込み・ぎらつき防止、AR（アンチリフレクション）、反射防止、 高光沢、コントラスト向上、覗き見防止等の各種フィルムの特性を活かした効果があります。

・高透明性（全光線透過率90%以上）があります。

・フィルム表面に特殊な処理をしていますので、皮脂汚れや指紋の拭き取り性に優れ、傷付きを防ぎます。

・ディスプレイ画面に簡単に貼れて容易に剥がせます 。

・特殊な材料を使用していますので貼り付け面を汚染しません。

・本体は接着剤を使用しない２層構造なので、光学フィルムと自己粘着層の「界面剥離」 がありません。

 問い合わせフォーム

【仕様】

●ディスプレイ保護シート

品番		SC10-AG-U	SC10-AR	SC10-HC-AB	SC10-AG-AB
光学 特性	全光線 透過率 （％）	91.7	95.6	92.8	92.4
	ヘーズ （％）	8.7	1.1	1.8	5.5
鉛筆硬度		2H	2H	2H	2H
光学機能		AG（アンチグレア）、防眩、映り込み・ぎらつき防止	AR（アンチリフレクション）、反射防止、視認性向上	高光沢、コントラスト向上	AG（アンチグレア）、防眩、映り込み・ぎらつき防止
備考		指紋付着防止・ ハードコート	ハードコート	抗菌・防汚・ ハードコート	抗菌・防汚・ ハードコート
SC10-ABシリーズは表面のハードコート層に抗菌性を付与し、菌の増殖を抑えた SIAA（抗菌ISO）マークの自主登録製品です。 更に指紋や皮脂汚れの拭き取りが容易で防汚性にも優れています。 ※SIAAマークはISO22196法に基づき、抗菌製品技術協議会ガイドラインで品質 管理・情報公開された製品に表示されています。 無機抗菌剤・塗装・フィルム表面 「JP0122143A0001P」はクレハエラストマー株式会社の製品に付与された登録番号です。

    ※特性値は測定値であり規格値ではありません。

※試験方法

・全光線透過率 JIS K 7361

・ヘーズ JIS K 7136

・鉛筆硬度 JIS K 5400

※予告無く仕様変更する場合がありますので、製品の詳細については担当者にご相談ください。



【構成】

問い合わせフォーム / Page Top↑

ＶＢＲＡＮ制振・吸音シート「KEダンパー」

音・振動・衝撃などを熱エネルギーに替え、吸収する制振材「VBRAN®」シリーズ。

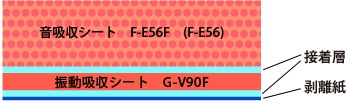

その中でも鋼板制振特性に優れた「G-V90F」と音吸収フォーム「F-E56F」との組合せにによる「ＫＥダンパー」をリリース。

振動により発生する騒音を振動減衰と吸音作用により幅広い防音対策部材として使用する事が可能です。

【特長】

• ＫＥダンパーは振動減衰特性を利用して、振動体が発生している振動及び音を減少させる薄板用制振シート、防音材料としての応用展開が可能となります。
• 振動している金属板に直接貼り付ける事により振動及び、騒音の発生を少なくすることが出来ます。
• 制振シートと吸音フォームの複合により幅広い防音対策に役立てることが出来ます。
• フレキシブル性に富み、曲げ加工も容易です。
• 厚みは各種組み合わせにより自由に対応可能。また幅１Ｍ×長さ２Ｍまで対応可能。

問い合わせフォーム



■振動吸収シート”G-V90F”損失係数（測定周波数：５００Ｈｚ換算値）

※特性値は測定値であり保証値ではございません。

■音吸収フォーム”F-E56”垂直入射吸音率

※特性値は測定値であり保証値ではございません。

【用途】

• 電算機・事務機器・音響機器・空調機器・建機・農機・運搬機器・計測機器・医療用機械・等

 ※VBRANは、クレハエラストマー株式会社の登録商標です。

問い合わせフォーム / Page Top↑

極薄ゴムシート「ぺらぺら君®」

コンピュータ・マルチメディア分野、先端産業に最適な、超薄膜・高精度ゴムシート。

現在、各産業分野、コンピュータ・マルチメディア分野においては、その構成部品の軽薄短小化が進んでお り、その一部であるゴムを中心としたエラストマーにも超薄膜、高精度、高機能が要求されています。

ダイナオックスの提案する「極薄ゴムシートぺらぺら君」 は、それらの要求にお答えできる数々の特長を有しておりま す。製品構成も、素材単体と各素材を組み合わせたタイプ等、要求仕様に応じてご用意が可能。また、本製品は環境負荷物質を使用しておらずグリーン調達基準に適合いたします。

幅広い製品サイズに対応していますので、ご希望の寸法をお問い合わせください。

問い合わせフォーム



【特長】

・独自の製造技術による厚さが0.1mm ～ 0.2mmの超薄膜ゴムシート。

・厚さ公差は±10%の高精度。

・製品幅は1000mmと広幅で、長さは10mと長尺です。

・環境負荷物質（PRTR法、RoHS指令、ELV指令、REACH等）を使用していないため、グリーン
調達基準に適合する環境対応製品です。

・加硫剤を一切使用していないため非汚染性に優れています。

・薄くても高強度であり、永久伸びに優れています。

・標準はポリエステルフィルムを基材にしていますので、取扱いやすく加工寸法安定性に優れ
ています。

・ゴム表面は、マット目、鏡面などの各種目付けが可能です。

・標準品以外にも導電性、難燃性、熱伝導性、自己粘着性、遮光性、光透過性、などの各種
機能の付与が可能です。



【仕様】

●標準シリーズ

品 番		SC50NNS	SC50J5S	EB80NNS
一般特性	HA タイプ A	52	52	78
	Ｔｓ MPａ	12	12	13.5
	Eb ％	440	440	180
材 質		シリコーン	シリコーン ＋ＰＥＴ	ＥＰＤＭ
製品構成		ゴム単体・ 基材剥離 タイプ	ゴム・ 基材複合 タイプ	ゴム単体 基材剥離 タイプ
表面処理		マット目
色 調		半透明		黒色
寸法（厚さ）		0.1～0.2mm		0.1mm

※特性値はゴム材質の測定値であり規格値ではありません。

※標準シリーズ以外の寸法規格（厚さ等）は担当者にご相談ください。

※ゴム・基材複合タイプは基材フィルムの厚さを含みます。

※予告無く仕様変更する場合がありますので、製品の詳細については担当者に
ご相談ください。

問い合わせフォーム  / Page Top↑

【構成】

ゴム単体タイプ 基材フィルムを剥離することが可能で、伸縮性の 要求される用途に適します。
ゴム基材複合タイプ ゴムと基材が接着層なしで密着しており、両方 の特性を発揮できます
ゴム両面基材タイプ ゴムと基材の積層構成で、界面は剥離と密着 が選択できます。
基材両面ゴムタイプ ゴムと基材の積層構成で、異なるゴム材質の 組み合わせが可能です。

※一部製品にはゴム表面にカバーフィルムがついています。

※ぺらぺら君は、クレハエラストマー株式会社の登録商標です。

問い合わせフォーム  / Page Top↑

“高精度中国製ステンレスパイプ”導入開始

複写機・プリンターのテンションローラーやマグローラー等に使われるステンレス製電縫

鋼管は、高精度と耐久性が求められるため、従来は日本製のみが使用されていました。

この度ダイナオックスでは、従来品と同等の品質を確保した上で、リードタイム短縮とコ

ストダウンが可能となる中国製ステンレス製電縫鋼管の調達を開始、現在、顧客承認の

もと中国製材料を順次採用しています。

対応可能な材質はSUS304, 316, 321、外径・内径・肉厚のサイズも幅広い対応が可能です。



 【加工製品紹介】

■異径パイプ

   ●応用分野： 計測機器、バイオ化学、電子機器、医療機器、工業機械金型などの業界の
特殊パイプ。

御客様の要求によって開発、設計可能。

   ●加工能力： ＜外径＞ 1.5mm ～ 10mm ＜厚み＞：0.12mm ～ 1.5mm

＜公差＞：±0.15 mm ～ 0.01mm

   ●材 質： ステンレス、ニッケルクロム合金、銅、アルミニウム、チタン









   ●応用分野： 計測機器、医療機器、精密金型、機械加工など。

   ●加工能力： ＜外径＞ 0.2mm ～ 6mm ＜厚み＞：0.05mm ～ 2.0mm

＜公差＞：±0.05 mm ～ 0.01mm

   ●材 質： ステンレス、ニッケルクロム合金、銅、アルミニウム、チタン





■精密パイプ

   ●応用分野： 医療機器、電子機器、精密機械、OA機器、精密金型、精密液圧機器など

御客様の要求によって開発、設計可能。

   ●加工能力： ＜外径＞ 3mm ～ 20mm ＜厚み＞：0.1mm ～ 2mm

＜公差＞：±0.15 mm ～ 0.008mm

   ●材 質： ステンレス、ニッケルクロム合金、チタン







Page Top↑

“VBRAN”様々な用途に対応する制振材

OAや精密機器、家電から機械設備関連まで幅広い分野で要求される制振材。

ダイナオックスがご提案する「VBRAN」は音・振動・衝撃を熱エネルギーに変換し吸収
いたします。
従来のアスファルト・ゴム系や未加硫ブチルゴムと比べ、比重が軽く、軽量化に最適で
また多彩な素材と優れた加工性で様々な用途への対応が可能であり、従来にない広幅 （１Ｍ）・長尺（１０Ｍ）での供給が可能なためコストダウンに貢献いたします。

※VBRAN（Vibration Blocking Rubber Anti Noisomeness）


【特長】

1. 熱変換を効率よく起こすメカニズム（配合）
2. 多彩な素材（ゴム・樹脂・フォーム）
3. 極薄（５０～２００μｍ）シート可能
4. 環境に配慮した製品



問い合わせフォーム

【ラインナップ】

シリーズ名	材 質	機 能
Ｇシリーズ	ゴムシート	制 振 ・ 衝撃吸収
Ｆシリーズ	フォーム材	吸 音
Ｔシリーズ	極薄シート	吸 音 ・ 衝撃吸収
Ｘシリーズ	X系樹脂	制 振
Ｐシリーズ	ペレット材	防 振
Ｌシリーズ	複合材	制 振 ・ 吸 音























高い衝撃吸収性・低反発性・高耐荷重、さらに加工性・耐油性を要求される場合は Gシリーズ（ゴムシート）。
音吸収・耐薬品性・低環境負荷が必要な場合はFシリーズ（フォーム材）。
他にもＸ系樹脂、ペレット材、複合材など、豊富な素材ラインナップでご希望にお応えします。

問い合わせフォーム  / Page Top↑

【 防 音 材 】

音源・伝播対策の両面で威力を発揮します。
また、製品の素材によって防振・制振・吸音・遮音のそれぞれに対応します。

●製品シリーズ別防音効果



●防音材ラインナップ（２０１０年３月現在）

主な機能	製  品  名
衝撃吸収 ・ 防 振	Gシリーズ G-N57・G-A30
制 振 ・ 防 振	Gシリーズ G-G150・G-N89F・G-V90F
吸 音	Fシリーズ F-E56・F-E56F・F-A40
吸 音 ・ 衝撃吸収	Tシリーズ T-N57
制 振 ・ 吸 音 ・ 遮 音	Lシリーズ KEダンパー







=Ｇシリーズ G-N57・G-A30=

■サイズ：Ｍ幅×１０Ｍ長さ 厚み：0.5 ～ 5t

＜ 制振性能：★ 防振性能：★★★ 吸音性能： 衝撃吸収：★★★★ ＞

■特長
●高衝撃吸収：常温域で衝撃吸収性に優れています。
●低 反 発：反発弾性率 2.5％（エネルギー吸収率 97.5％）
●高 耐 荷 重：低硬度ゴム・ゲル等では困難な高荷重にも耐えられます。
●その他の特長
・長尺での製造が可能なため、コストダウンと製品の大型化への対応が可能です。
・ゴム物性を低下させることなく、低反発性を付与することができます。
・耐油性・耐候性に優れています。
・ゴム素材ですので、切削加工が容易にできます

品 番	G-N57 （耐荷重Type）	G-A30（広温域Type）
材 質	NBR（ニトリルゴム）	ACM（アクリルゴム）
色	黒色	黒色
厚み	0.5～5ｍｍ	1～3ｍｍ
幅	1,000ｍｍ（１M）	1,000ｍｍ（１M）
長 さ	３M	３M
	１．常温で衝撃吸収性に優れて いるゴムシートです。 ２．反発係数2.5（エネルギー吸 収率97.5%） ３．低硬度ゴム・ゲル等では困 難な高加重にも耐えられます。	１．広範囲の温域で衝撃吸収性に 優れているゴムシートです。 ２．反発係数2.5（エネルギー吸収 率97.5%） ３．耐熱性に優れております。



■用途
●OA機器 ：プリンターの足ゴム
●PC、電子機器 ：PC・HDDの底部、携帯電子機器の液晶廻り
●輸送機器 ：自動車内外装、重機、船舶
●機械設備関連 ：コンプレッサー廻り、自動販売機
●住宅関連 ：床材、壁材
●スポーツ用品 ：グリップ、プロテクター関連

問い合わせフォーム  / Page Top↑

=Ｇシリーズ G-G150・G-N89F・G-V90F=

■サイズ：お問い合せください 厚み：お問い合せください

＜ 制振性能：★★★★ 防振性能：★ 吸音性能： 衝撃吸収： ＞

■特長
●振 動 吸 収 ：当社従来品と比較して、3～5倍の制振性能を発揮します。
●高 減 衰 ：極薄で制振性を発揮するため、限られたスペースでの使用が可能。
●高フレキシブル性：ベタツキがないため、曲げなどの加工が容易です。
●その他の特長 ・
・加工性に優れています（カッター等で容易に加工できます）。
・耐油性に優れています。
・G-N89F・G-V90Fは難燃性に優れています。UL規格：UL94V-0相当品
・G-V90Fは、鋼板制振特性に優れたG-N89Fの廉価、長尺対応仕様です。
・G-G150を使用することで、振動を素早く減衰・吸収することができます。

品番	G-G150 （高特性type）	G-N89F （難燃type）	G-V90F （長尺・難燃type）
材質	NBR（ニトリルゴム）	NBR（ニトリルゴム）	塩ビ系エラストマー
色	黒色	黒色	グレー
厚み	0.5～2mm	0.5～2mm	1mm
幅	300mm	1,000mm（1M）	1,000mm（1M）
長さ	300mm	3M	10M





■用途

●情報機器 ：デジタルカメラ・ビデオカメラ内のノイズカット部品、携帯オーディオ機器
●家 電 ：冷蔵庫、掃除機、洗濯機などの家庭用電化製品

問い合わせフォーム  / Page Top↑

=Ｆシリーズ F-E56・F-E56F・F-A40=

■サイズ：Ｍ幅×２Ｍ長さ 厚み：5t/10t/20t/30t

＜ 制振性能：★ 防振性能： 吸音性能：★★★★ 衝撃吸収：★ ＞

■特長

●音 吸 収 ：ウレタンフォームに比べて、約3倍の吸音性能を発揮します。
また、1,000～4,000Hzと人間の可聴域で優れた吸音効果があります。

●高 機 能 ：EVAは耐候性・耐薬品性に優れています。

●低環境負荷 ：ウレタンフォームに比べてシアンガスの発生量が1000分の1ですので、
比較的再生が容易で、環境への負荷を抑えることができます。

●その他の特長 ：EVAは水に対して化学的に安定しているため、加水分解しません
「F-E56F」は難燃特性を持っており、ＵＬ規格ＵＬ－ＨＦ１の認証を取
得しております。

品 番	F-E56 （汎用Type）	F-E56F （難燃Type）	F-A40 （耐熱Type）
材 質	EVA	EVA	ACM
色	グレー	アッシュブラウン	ブラック
厚 み	2～100mm	2～100mm	2～70mm
幅	1,000mm（1M）	1,000mm（1M）	1,000mm（1M）
長 さ	2M	2M	2M
難 燃	-	UL規格：HF-1	-



  ■用途

●情報家電 ：携帯オーディオ機器、パソコンケース
●その他 ： 建設住宅設備、自動車・新幹線の内外装、AV機器

問い合わせフォーム  / Page Top↑

=Ｔシリーズ T-N57=

■サイズ：Ｍ幅×10～100長さ 厚み：50～150μ

＜ 制振性能：★ 防振性能：★ 吸音性能：★ 衝撃吸収：★★★ ＞

■特長

●極 薄 ：厚み50～150μmの極薄シートです。

●吸 音 ：低周波の音に吸音効果があります。

●衝撃吸収 ：極薄でも効果があります。

●その他の特長 ：不織布などとの複合品をご提案できます。



材 質	NBR（ニトリルゴム）
色	ナチュラル
製造可能寸法	厚み50～150μm 幅1,000mm （1M） 長さ10～100M

■用途

●情報機器 ：HDD衝撃用部材、携帯電子機器の部品廻り、
OA機器内のノイズカット部品、駆動ファン等

問い合わせフォーム  / Page Top↑

=Ｌシリーズ ＫＥダンパー=

■サイズ：Ｍ幅×2M長さ 厚み：各種組み合わせ

＜ 制振性能：★★★★ 防振性能：★ 吸音性能：★★★★ 衝撃吸収：★ ＞

■特長

●KEダンパーは振動減衰を利用して薄板用制振シートとして、振動体が発生している
振動 及び音を減少させる 制振、防音材料としての応用展開が可能となります。

●振動している金属板に直接貼り付ける事により振動及び、騒音の発生を少なくする事が
出来ます。

●制振シート単体及び制振シート＋吸音フォーム複合体の選定が可能です。

●KEダンパーはフレキシブル性に富み、曲げ加工も容易です。



■用途

●電算機・事務機器・音響機器・空調機器・建機・農機・運搬機器・計測機器・
医療用機械・等

※VBRANは、クレハエラストマー株式会社の登録商標です。
